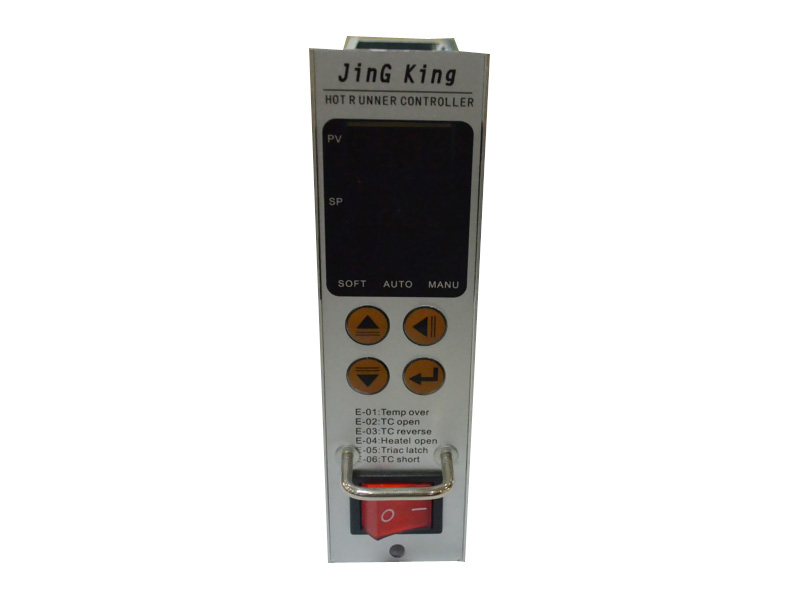

插卡式温控器的型号为JingKing
JingKing是热流道专用温度控制器，适用于所有负载不超过20A的热流道加热器，其外形与安装方式采用国际标
准结构，适用于任何的标准机箱。其电源配线制式及负载连接方式均为标准结构。每个控制卡控制一个回路的加
热器温度，温控卡插拨方便，可与同样式的其它厂家的温控卡互换使用。
功能与特点：
温控卡操作界面采用轻触按键与双行4位LED显示方式，并配有三个LED指示灯显示设备运行状态
操作简单， 控温精度高, 新用户可快速进入工作状态
◆ 温控卡采用国际通用的标准结构，更换方便，可与其它厂家的产品互换使用
◆ 每一块温控卡的功能是相同的，因此是可以互换使用的, 方便用户检修及贮存备件
◆ 可设定K型、J型两种热电偶传感器信号，精确的温度非线性化处理与集成的冷端补偿
◆ 控制模式为过零触发方式，PWM脉宽调节输出
◆ 温度设定与显示有摄氏度与华氏度两种方式
◆ 温度上限报警功能, 上限温度可设定
◆ 温度下限报警功能, 下限温度可设定
◆ 热电偶断线报警功能, 热电偶断线自动保护
◆ FUZYY+PID控制算法, PID参数具有可在线自动整定与手动设定两种方式
◆ 配备热流道软启动加热方式, 软启动加热功率及加热时间可自由设定
◆ 系统除自动控制外, 另外还配备有手动控制方式, 用于特殊情况下的加热方式
◆ 具有错接380V电压保护功能，确保温控卡安全
规格Specifications
| 使用环境温度 | 320到1310F （00到550C） |
| 保存环境温度 | -400到1580 F（-400到700C） |
| 感测器的种类 | J或K型热电偶感应器 |
| 感测器的温度范围 | 320到8600 F（00到4500C） |
| 温度精确度 | 温度精确度0.3% 范围 |
| 保险管保护 | 220V 20A 双路快速熔断器 |
| 控制输出型式 | 双向可控硅20A 220VAC |
| 电源供应 | 86－240VAC 50/60Hz |
温度设定方法
系统通电并自检正常后进入运行状态, 显示设定温度与目标实测温度:
状态转换与显示
控制器通电后, 如果初始目标温度小于100度，同时设定为软启动方式, 则系统自动进入软启动方式,
如果初始温度大于100度或软启动方式为OFF状态, 则直接进入自动运行方式。如果系统启动后为软启动方 式, SOFT 灯闪烁, 其闪烁的频率为1秒钟, 占空比与设定的软启动输出功率成正比，软启动时间与软启动 的输出功率均可在菜单中设定。
当软启动结束后, 转入自动运行方式, 同时AUTO 灯闪烁, 其闪烁的频率为1秒钟, 占空比与自动运行 的输出功率成正比, 系统通电后如果检测到目标值大于100度或软启动方式关闭, 则直接进入自动运行状态.
手动运行状态时, MANU 灯闪烁, 其闪烁的频率为1秒钟, 占空比与手动设定的输出功率成正比 手动工作状态时, 显示画面的SV屏显示手动输出功率值, SP屏显示当前的实际状态, 手动输出功率的设定方法与 温度设定方法相同.
功能参数设定 功能参数设定包括:
普通功能设定------温度报警上限值、温度报警下限值、软启动功率、软启动时间、软启动开关
高级功能设定-----热电偶类型、摄氏与华氏度选择、PID参数等
